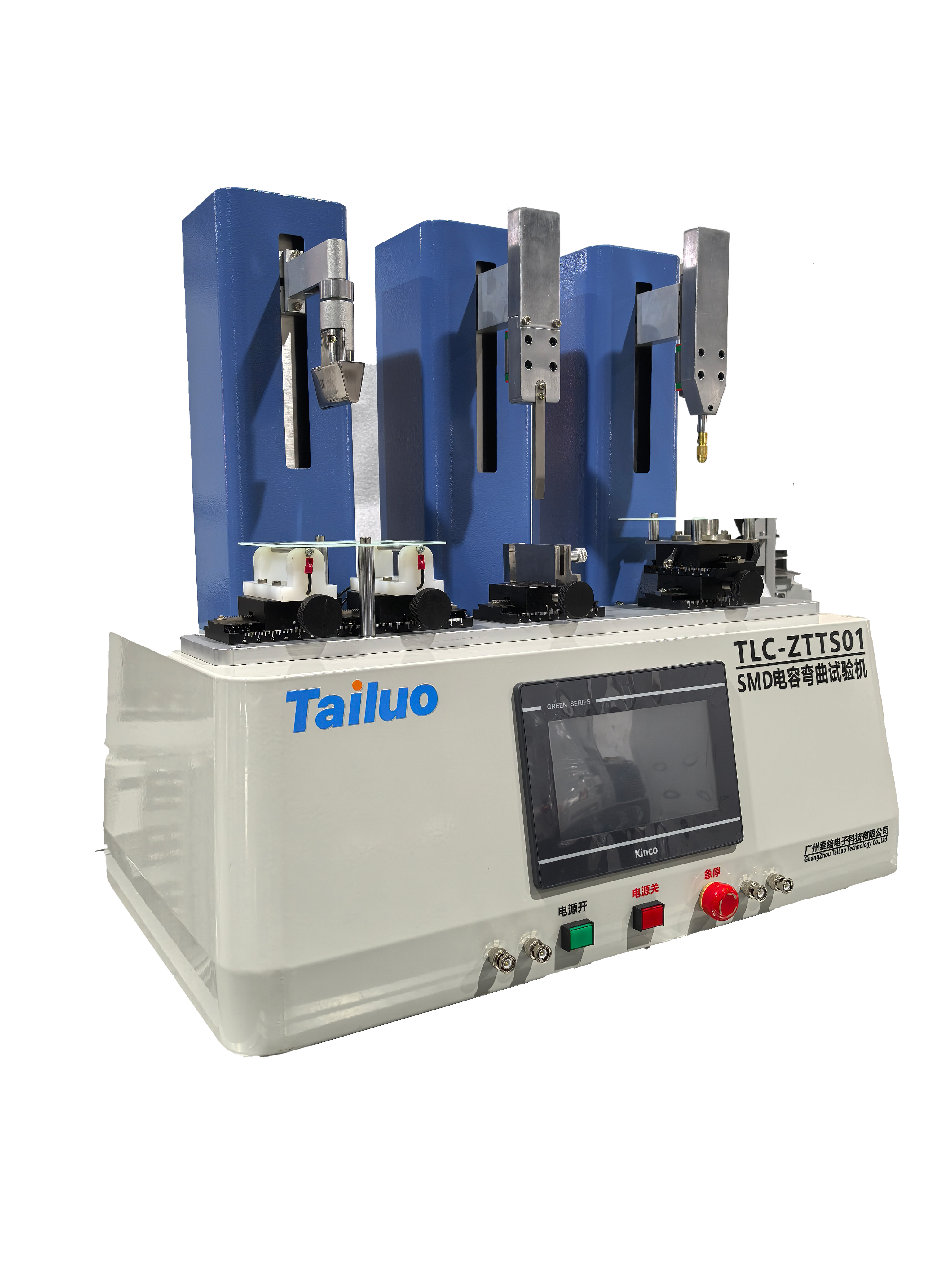

工作环境

温度： 5℃～30℃，湿度：小于75％ RH，无粉尘！

电源容量

500W

外形尺寸

约350   (L)X400(W)X600(H)  mm

整机重量

约45㎏

适用产品

硬质基板（PCB，器件安装于PCB上）

驱动方式

闭环步进电机（额定保持转矩2.2  N.M）

作用速度

1mm/s±0.5mm/s

作用行程

10mm（总行程50.0mm内可调），可实时显示行程值，数显分辨率0.1mm）

保持时间

1～99s，误差±1s，数显分辨率0.1s

弯曲工装

2套：

压头半径： R=5mm，宽度20mm；

压头半径： R=340mm，宽度   20mm；

PCB支架半径2.5mm，跨度在90±30mm内可调节。

弯曲基板定位模块

三种规格，100mm*30mm、100mm*40mm、100mm*50mm，厚度1mm；手动更换；

硬质基板参考图：

基板定位参考图：

基板接线

由两PCB支架分别引出两根线接至面板的四个BNC母头，接线示意图见下图示。

弯曲工具（刀头）与硬质基板碰触感应装置（需要）

刀头设置压力传感模块，碰触原理：当刀头与PCB试样碰触瞬间（由力值产生变化瞬间）定义为碰触点，此时将下压行程置零，从而将测量刀头下压试样的行程实时显示。

推脱试验工装

1套：

推力砝码：10N（由上往下施加于试样上），误差±1%；

推力器切角：R=0.5mm

推力工具：直径0.3mm/0.5mm钢棒各一件（可手动更换）

推力与法向夹角小于5°角；

推力施加时恒定速率为1mm/s±0.5mm/s（客户可协商定制）

剪切力工装

1套：

压头半径： R=0.2mm；厚度：10mm；宽度5mm；

剪切力砝码：基座为5N，增砣5N（各一个，由上往下施加于试样上），误差±1%；

PCB竖直放置，工装卡槽2mm内调节压紧

剪切试验工装
  （要求推力工具可如图左右可调或PCB板可左右可调，行程满足80mm）

测试工位

1位，不同试验工装需手动更换工装；试样整体安装件由客户自备（需提供尺寸给供方定制试验工装）。

操作系统

PLC操作，彩色触摸屏操作界面
