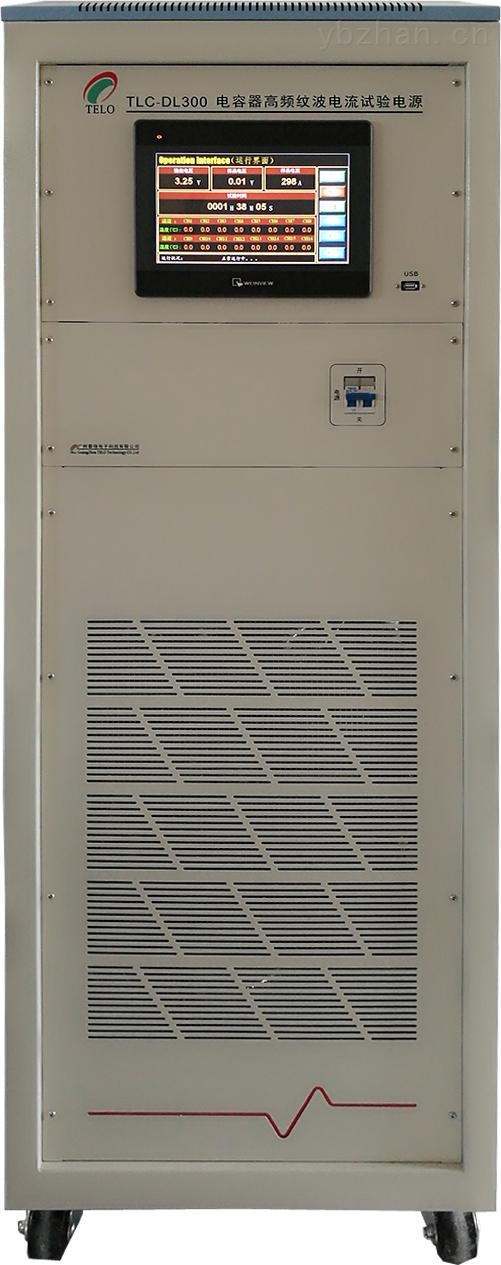

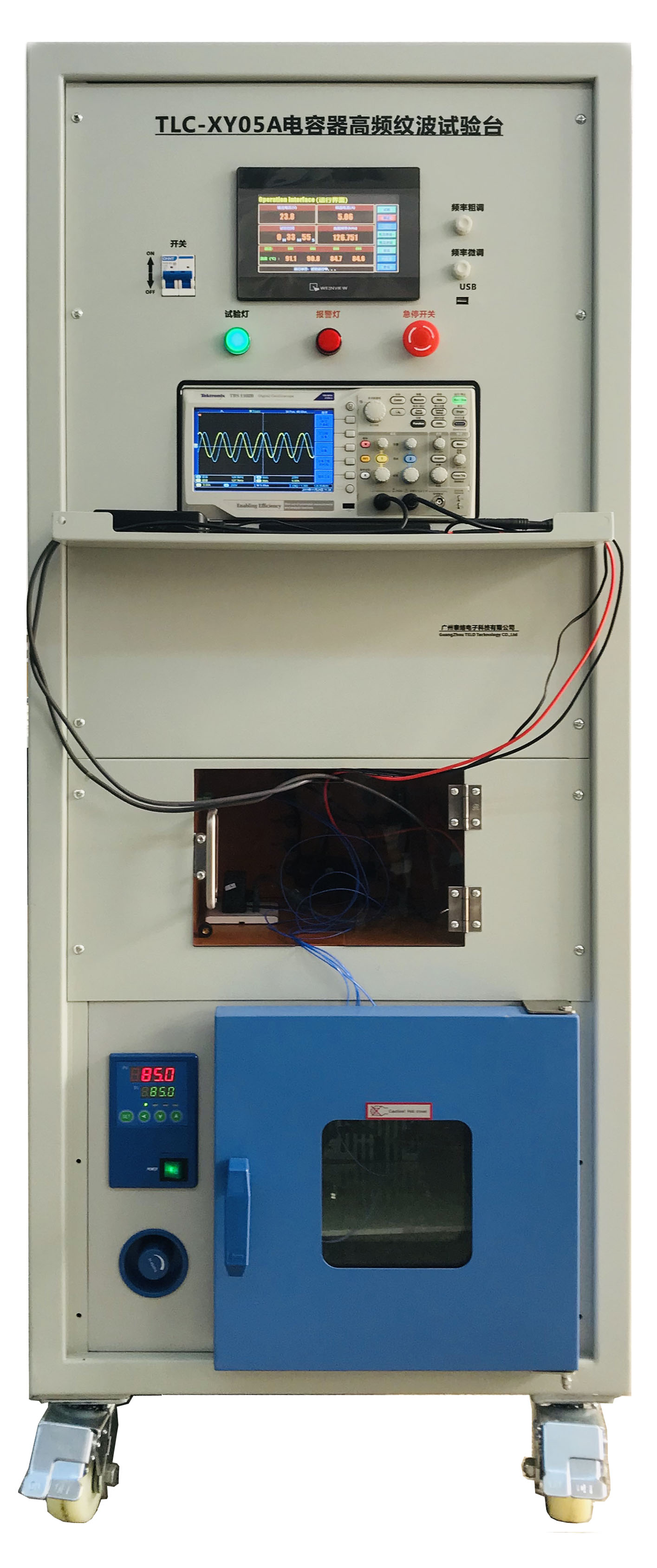

TLC-DL03系列电容器高频纹波热稳定试验台
1. 简介
TLC-DL03系列电容器高频纹波热稳定试验台是根据GB/T17702-2013(IEC61071:2007)的要求进行设计,对DC-LINK电容器进行高频纹波热稳定试验的专用设备。采用10寸真彩触摸屏进行参数显示和控制,下位机采用MCU进行系统控制,可根据试验标准要求进行自动化控制,采用DDS数字频率合成技术,实现输出频率和幅度连续可调,可自动寻找电容器的*大电流谐振点,同时具有过压过流等保护功能。
2. 符合标准
GB/T17702-2013(IEC61071:2007)
3. 技术指标
1、输出功率
|
1.5KVA
|
2、输出频率
|
1KHz ~ 20KHz,频率连续可调
|
3、输出波形
|
正弦波
|
4、输出频率准确度
|
频率误差≤±2%
|
5、失真度
|
≤5%(满功率测试)
|
6、*大输出电压(有效值)
|
10V
|
7、*大输出电流(有效值)
|
150A
|
8、电流显示分辨率
|
1A
|
9、电压显示分辨率
|
0.01V
|
10、电流显示准确度
|
±2%±3个字
|
11、电压显示准确度
|
±2%±3个字
|
12、输出方式
|
变压器耦合输出
|
13、控制方式
|
采用DDS方式控制
|
14、试验流程
|
(1)在同等电压下将频率f从1KHz到20KHz进行扫描,每0.5kHz步进,得到同等电压的*大电流值,确定该点的频率值f;
(3)以确定的频率试验;
(4)调节交流电压使输出电流Ia进行试验;
(5)老化试验48h;
(6)*后6h(42h开始)每隔1h进行温度检测(总的6次,满足6h内温度测量不少于4次);
(7)检测温度并判断(要求在*后6h内,温升的增加量不能超过1K)。
|
15、试验时间
|
0 ~ 9999.9H,可设置
|
16、显示方式
|
10寸真彩触摸屏
|
17、存储方式
|
U盘(如需存储数据,需要在试验过程中将U盘插入仪器中)
|
18、控制方式
|
MCU控制
|
19、温度采集
|
通道数:10CH
测温范围:20℃~200℃
测量精度: ±1.5%或±2.0℃
显示分辨率:0.2℃
热电偶类型:PT100热电阻
|
6、工作方式
|
长期满负荷连续工作
|
7、电源适用负载特性
|
容性负载
|
8、环境条件
|
使用场所:仅在室内使用
温 度:-20℃ ~ 40℃
空气湿度:≤80%
|
9、发货配件
|
企业标配(保险丝、易损件等),测试线和样品固定座。
|
10、输出端子放置
|
后面板
|
