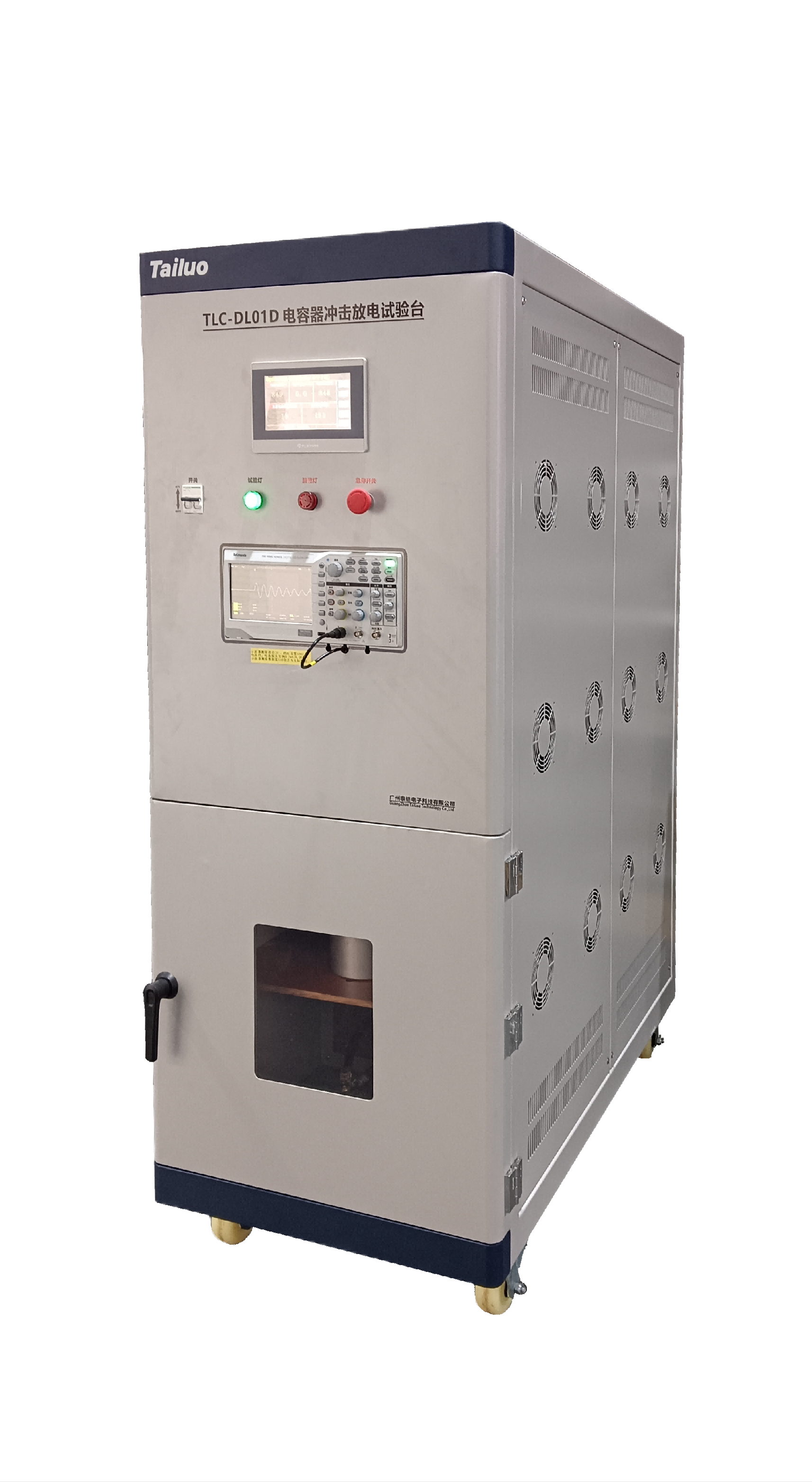

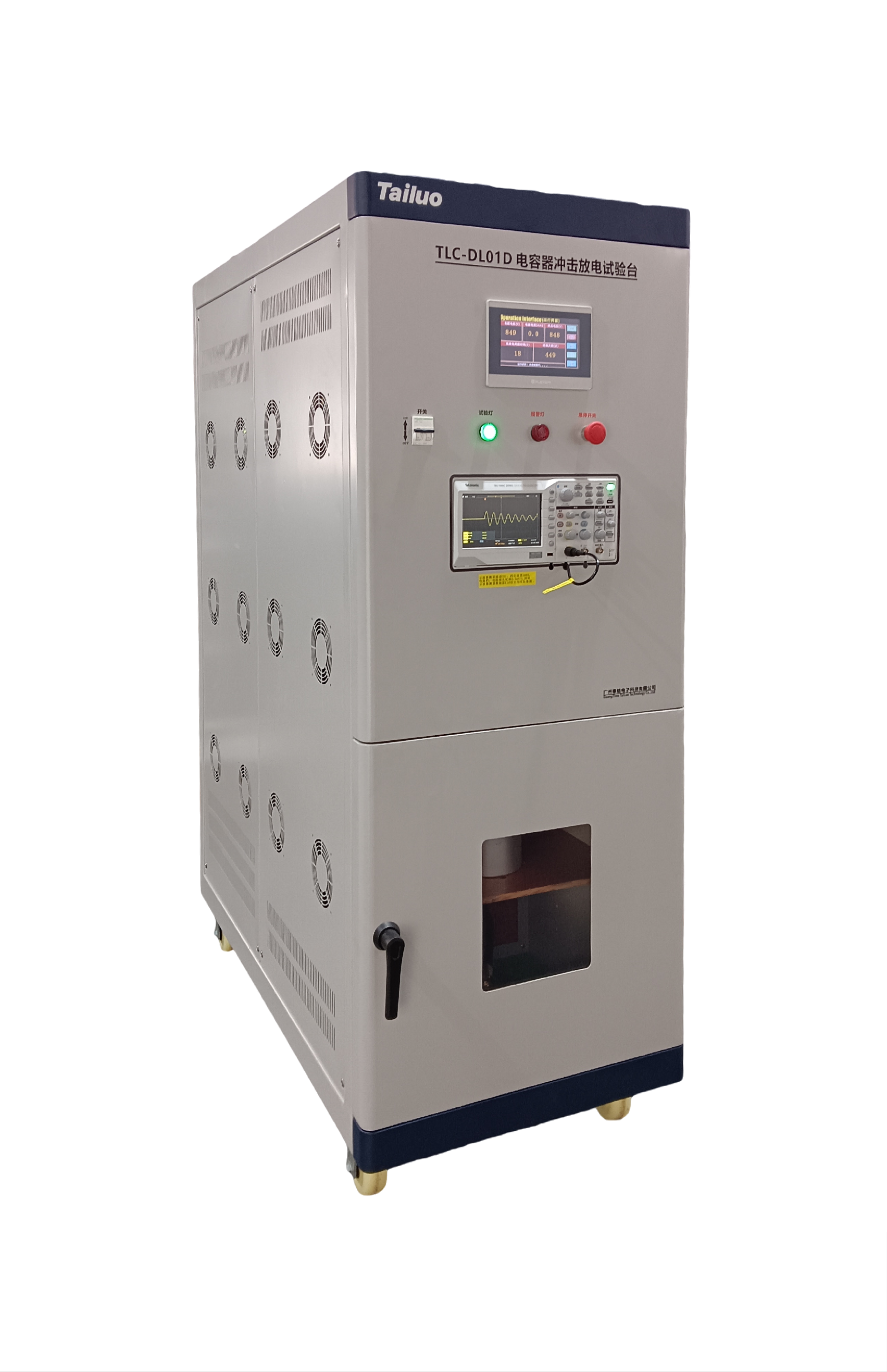

TLC-DL01系列电容器冲击放电试验台
1. 简介：
TLC-DL01B电容器冲击放电试验台是用于DC-LINK电容器冲击放电试验的专用设备，符合GB/T17702-2013（等同于IEC61071：2011）的第5.9条款的冲击放电试验要求，可实现DC-LINK电容器在充满电的状态下实现近似短路放电，*大可实现15KA的放电电流。
2. 技术特点：
l 采用7寸彩色触摸屏进行系统参数显示和控制。
l 数据掉电保存。
l 输出电压0V起调。
l 采用大功率真空管，可实现近似短路放电。
l 可通过调节放电回路阻抗和试验电压，实现峰值电流幅度调节。
l 具有过压过流保护功能。
3. 主要技术指标：
型号
| TLC-DL01B
|
显示方式
| 触摸屏显示
|
调压方式
| 旋钮调节
|
试验电压指标
| 显示范围
| 0.10kV
~ 2.50kV
|
分辨率
| 0.01kV
|
显示精度
| ≤±2%±2个字
|
样品电压指标
| 显示范围
| 0.10kV ~ 2.50kV
|
分辨率
| 0.01kV
|
显示精度
| ≤±2%±2个字
|
*大充电电流
| 1A
|
被试电容器容量范围
| 1500uF以下
|
冲击试验指标
| 充电时间
| 1~999s
|
放电时间
| 1~999s
|
时间准确度
| ±1s
|
放电开关
| 真空管
|
放电回路调节方式
| 1uH，2uH，5uH组合调节方式
|
*大放电电流
| 15kA，由试验电压和电抗器决定
|
放电电流监测方式
| 泰克示波器TBS1102（选配件）
罗氏线圈（选配件）
|
使用负载
| 容性负载，负载需用户提供，样品需覆盖所有容量
|
输入特性
| AC220V±10% 50/60Hz
|
使用环境
| 使用场所：仅在室内使用
温 度：-20℃ ～ 40℃
空气湿度：≤80%
|
设备尺寸
| 600（mm）*850（mm）*1600（mm）
|
