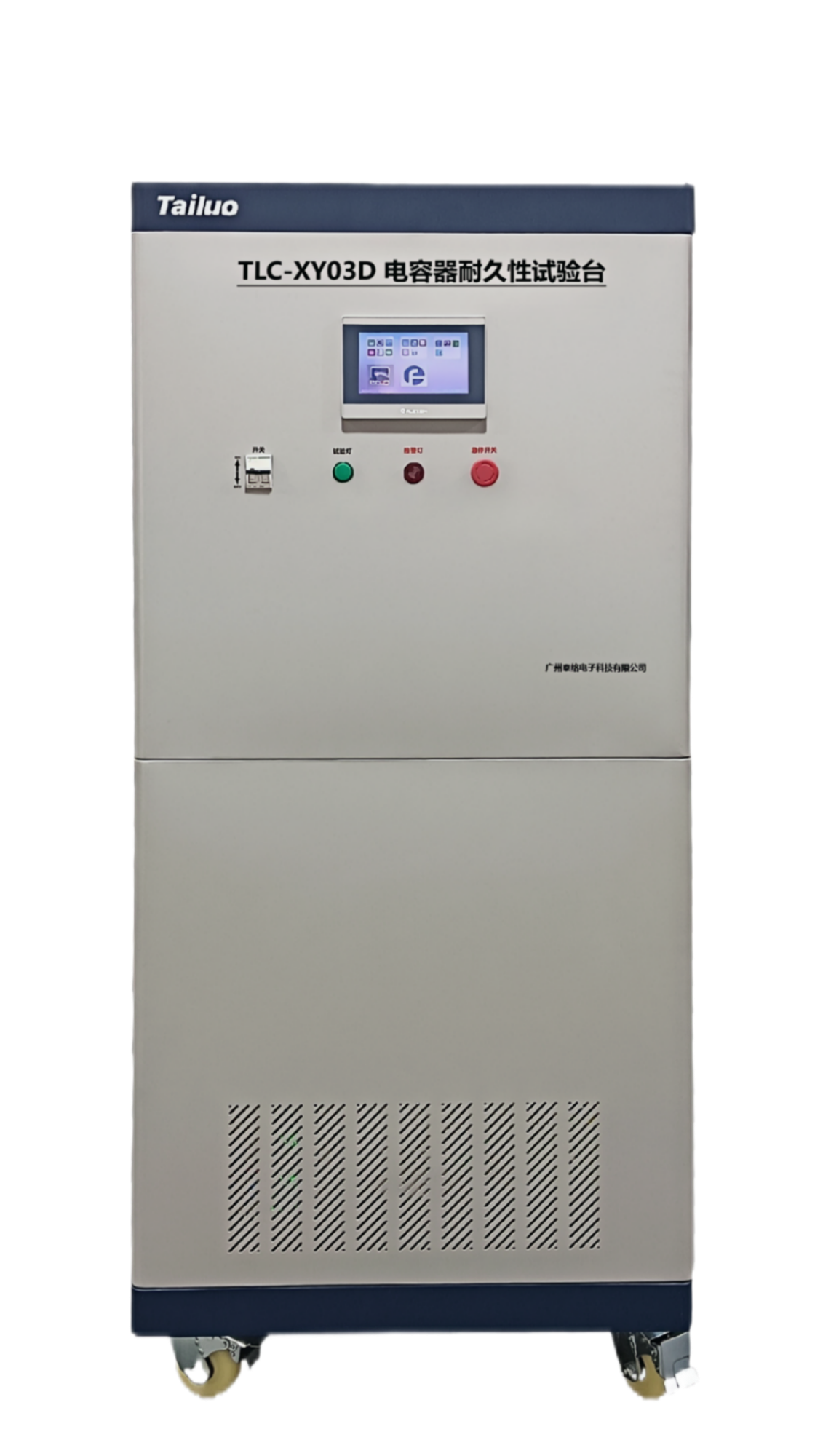

TLC-XY03系列 电容器耐久性试验台
1. 适用范围:
适用于安规电容器耐久性试验的专用设备。
2. 符合标准:
GB/T6346.14-2015(IEC60384-14:2015)代替GB/T14472-1998标准中第4.14条要求以及GB2693-90中4.23的要求,用于对安规电容进行耐久性测试。
3. 技术特点:
² 采用7寸真彩触摸屏进行系统参数显示和控制;
² 数据掉电保存;
² 试验电压0V起调;
² 采用可控硅实现过零检测和脉冲计数,**实现0.1s电压切换持续时间;
² 可并联多组样品同时试验;
² 具有过压过流保护功能。
4. 性能指标:
1、输出电压Sc
|
l 输出电压:AC 0~1000V,50Hz;
l 输出*大电流:5A;
l 试验容量:12uF(10次分别施加到样品,在30S内完成,即总容量:5×12uF=60uF);
l 输出五个周期信号(时间宽度T=5×1/50=0.1s);
l 误差±0.5个周期信号;
l 电压显示分辨率:0.01kV
l 触摸屏显示电压精度:±(2%+2个字)
|
2、输出电压Sa
|
l 输出电压:AC 0 ~ 650V,50Hz;
l 电压显示分辨率:1V
l 触摸屏显示电压精度:±(2%+2个字)
l 输出*大电流15A;(满足电容容量60uF的功率)
l 电流显示分辨率:0.1A
l 触摸屏显示电流精度:±(2%+2个字)
|
3、通道数
|
5通道,每通道9工位。
|
4、每通道容量
|
≤12 uF
|
5、试验总容量
|
≤60uF
|
6、施加Sc时间
|
0.1s(可控硅过零点检测)
|
7、周期Sc施加时间
|
0 ~ 99.99M
|
8、试验时间
|
0 ~ 9999.9h
|
9、时间准确度
|
±1%
|
10、显示方式
|
7寸彩色工控触摸屏
|
11、控制方式
|
采用PLC控制
|
12、保护功能
|
有过流过压保护功能和可靠的0V启动
|
13、附图
|
注:Cx为被试电容器
C端口为交流源输出称为交流源C
A端口为交流源输出称为交流源A
B端口为电容器放电电路端口
如果A、C两电源之间转换是发生在正弦波的零电压点,则电容器的放电电路部分可以省略。
每个被试电容器转换总时间应满足≤30s。
|
14、环境条件
|
使用场所:仅在室内使用
温 度:-20℃~40℃
空气湿度:≤80%
|
15、发货配件
|
企业标配(保险丝、易损件等)
|
16、测试夹具
|
和客户具体沟通后确认
|
17、工作电源
|
AC220V±10%,50/60 Hz
|
18、机箱尺寸
|
约650mm(长)X850mm(深)X1600mm(高)
|
19、输出端子放置
|
后面板
|
