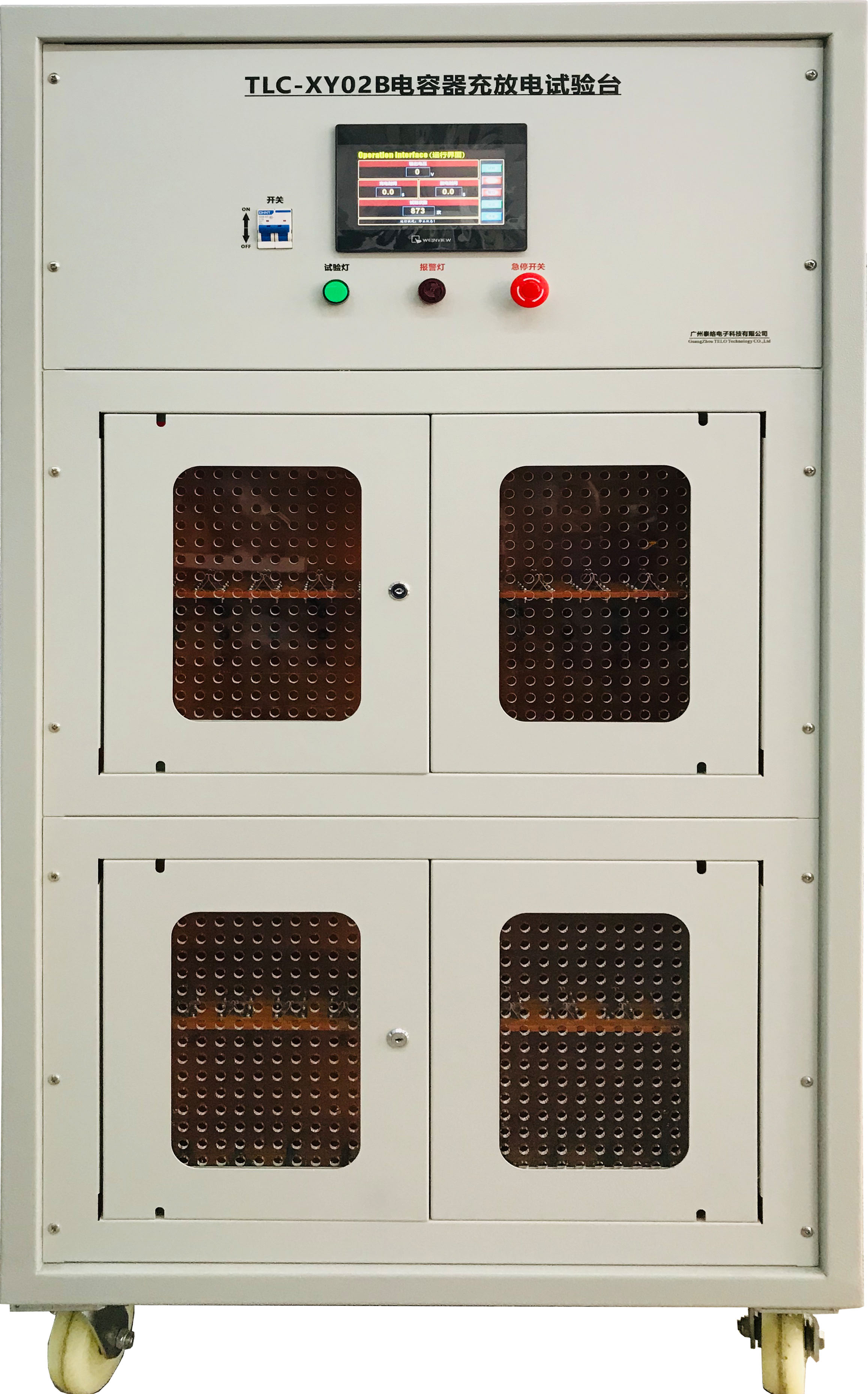

TLC-XY02系列电容器充放电试验台
1. 适用范围
适用于安规电容器（金属化电容器、瓷介电容器和使用这类电容器的RC组件）充放电试验的专用设备。
2. 符合标准
GB/T6346.14-2015（IEC60384-14：2016）的4.15充电和放电试验。
3. 技术特点
² 采用7寸真彩触摸屏进行系统参数显示和控制；
² 数据掉电保存；
² 输出电压0V起调；
² 配备非阻燃性测试盒，带安全开关。
4. 主要技术指标
|
输出电压
|
近似0 ～ 1000VDC
|
|
电压测试精度
|
±2% ±2字
|
|
试验工位
|
6工位同时工作
|
|
每路*大充电电流
|
1A
|
|
每路试验电容*大容量
|
2.2uF
|
|
充电电阻
|
1kΩ或外接
|
|
放电电阻
|
10kΩ或外接
|
|
*大放电率
|
100V/us，由电压和放电电阻决定。
|
|
误差值
|
± 15％
|
|
充放电时间
|
0.1S~999.9S
|
|
时间准确度
|
± 1％
|
|
试验次数
|
1~999999次
|
|
次数确定度
|
± 1次
|
|
监视端子
|
配有BNC监视输出端，100:1
|
|
显示方式
|
7寸触摸屏显示
|
|
控制方式
|
PLC控制
|
|
保护功能
|
具有过压、过流保护及零伏起调功能
|
|
环境条件
|
使用场所：仅在室内使用
温 度：-20℃～40℃
空气湿度：≤80%
|
|
测试夹具
|
配备具有安全门开关的测试夹具盒（6工位）
|
|
工作电源
|
AC220V±10％,50/60 Hz
|
|
机箱尺寸
|
约650mm（长）X850mm（深）X1600mm（高）
|
|
输出端子放置
|
前面板
|
