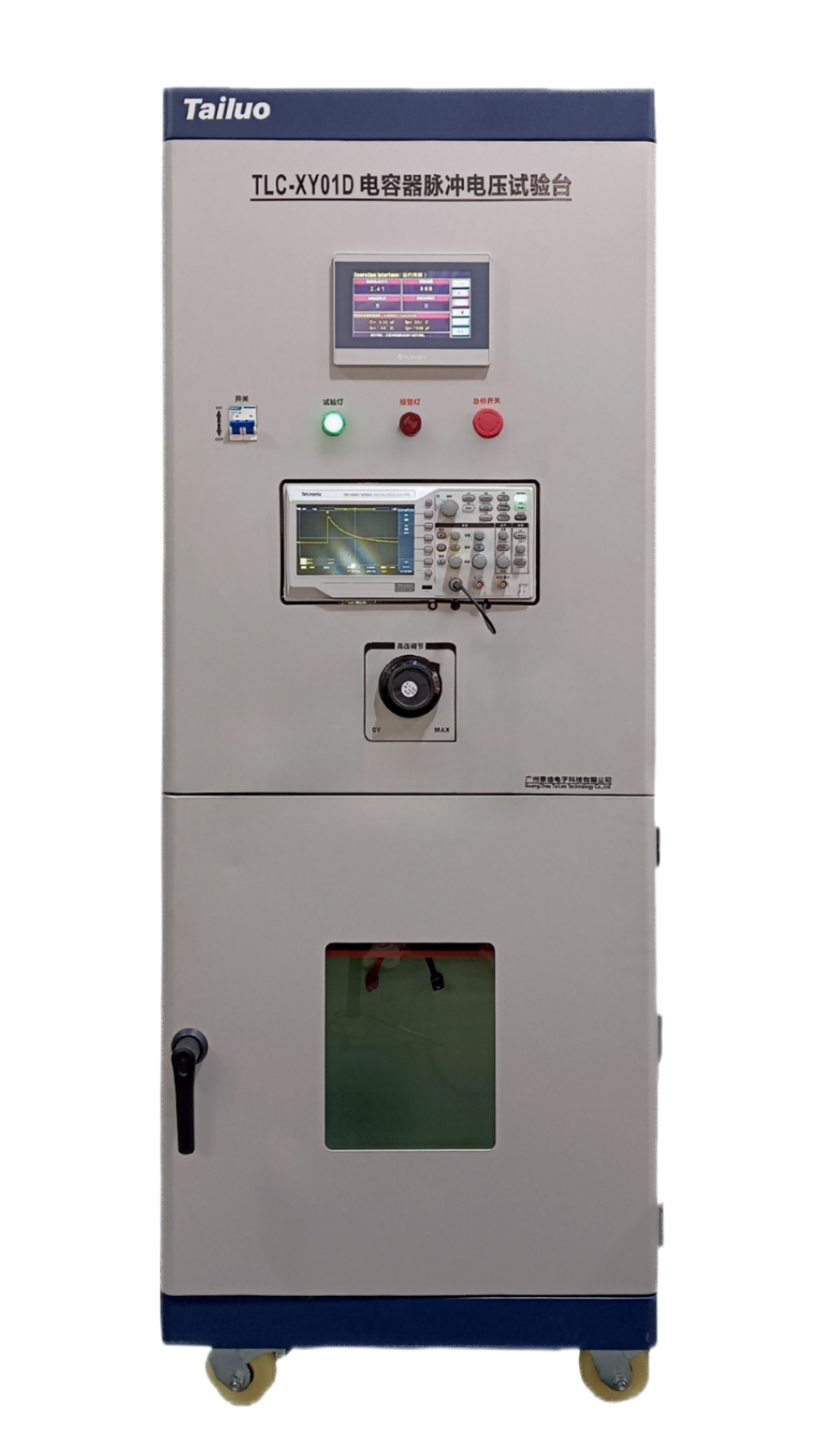

TLC-XY01系列电容器脉冲电压试验台
1. 适用范围
适用于对安规电容器(除X3类和Y3类)进行脉冲电压测试的专用设备。
2. 符合标准
GB/T6346.14-2015(IEC60384-14:2005)/ (IEC60384-14:2016)
3. 技术特点
² 采用7寸真彩触摸屏进行系统参数显示和PLC控制;
² 数据掉电保存;
² 自动电压调节;
² 输出电压0V起调;
² 设有输出波形示波器监测端口;
² 根据被试电容器容量,自动切换不同的网络参数,可适应多种规格样品;
² 配有安全开关测试盒,为阻燃性材料;
² 具有过压、过流保护;
4. 主要技术指标
*大输出脉冲电压
|
8KV
|
电压测试精度
|
±5% ±3字;
|
充放电时间
|
1s ~ 999s,可设置
|
时间准确度
|
±1%
|
试验次数
|
1 ~ 99999次
|
次数准确度
|
±1次
|
测试网络
|
符合GB/T6346.14-2015(IEC60384-14:2016)附录A中图A.1和表A.1
|
输出波形
|
满足Cx=0.01uF,输出波形为Tr介于(1.7 ~ 2.55)us之间,
Td介于(46 ~ 69)us之间;
满足Cx=0.1uF,输出波形为Tr 介于(1.6 ~ 2.4)us之间,
Td 介于(47 ~ 70.5)us之间;
|
显示方式
|
7寸真彩工控触摸屏
|
控制方式
|
PLC控制
|
电压调节方式
|
手动调节
|
电源功率
|
≥1kW
|
输出端子放置
|
前面板
|
功能
|
具有过压过流保护,零伏起调功能。
|
示波器
|
泰克TBS1102(内置设备中)
|
高压探头
|
泰克P6015A(选配)
|
环境条件
|
使用场所:仅在室内使用
温 度:-20℃~40℃
空气湿度:≤80%
|
发货配件
|
企业标配(保险丝、易损件等)
|
测试夹具
|
配备具有安全门开关的防爆测试盒
|
工作电源
|
AC220V±10%,50/60 Hz
|
机箱尺寸
|
约650mm(长)X850mm(深)X1600mm(高)
|
