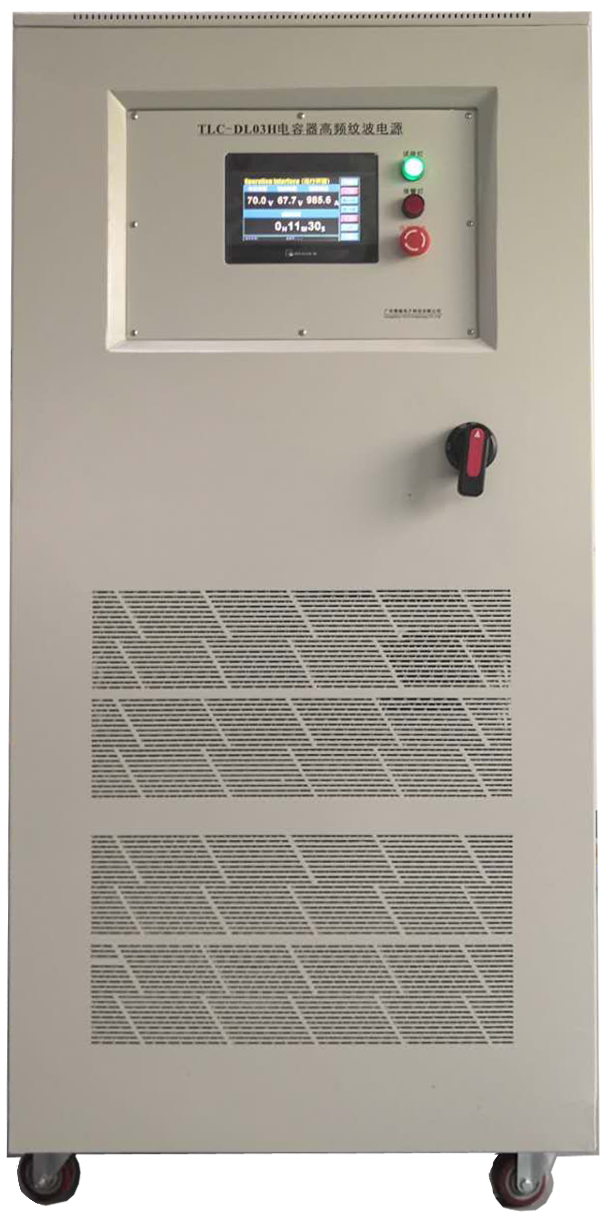

高频纹波电源适用于电容器,互感器等高频测试环境,可叠加高压DC电压,具有频率高,输出电压高,输出电流大等特点。
u DC-link电容器热稳定试验
u 薄膜电容器高频纹波耐久性试验
u 铝电解纹波试验
u 安规电容器温升试验
u 陶瓷电容器纹波耐电流试验
u 钽电容高频纹波耐久性试验
u 其他电容器纹波试验、互感器参数性能测试、电池纹波试验和其他磁性材料测试
u 采用7寸/10寸真彩触摸屏进行系统参数显示和控制;
u 数据掉电保存;
u 具有频率宽,45Hz~500KHz频率范围内随意选择;
u 具有电流大,*大可支持1000A;
u 交流电压*高可达到1500V;
u 直流偏置电压*大支持5000V;
u 可选配具有温度检测模块,采用高精度K型热电偶,体积小,便于安装;
u 实时监测纹波电流电压,具有历史数据保存;
u 支持历史数据曲线波形描绘,支持U盘数据拷贝;
u 测试结束或异常情况停止测试并报警,并对样品进行放电;
u 具有过温、过流、过压、IGBT故障等自动保护;
u 可选配测试管理软件,便于分析数据,便于管理;
交流部分 |
||||||||||
型号 |
DL03A |
DL03B |
DL03C |
DL03D |
DL03G |
DL03E |
||||
输出频率 |
45Hz~500Hz |
500Hz~1kHz |
1kHz~10kHz |
10K~100kHz |
100K~500kHz |
15K~500KHz |
||||
频率模式 |
部分连续 定频 |
定频 |
动态 |
|||||||
输出方式 |
变压器耦合输出 |
LC谐振 |
||||||||
输出*大电流rms |
1000A |
500A |
100A |
20A |
20A |
|||||
输出*大电压rms |
1000V |
100V |
300V |
40V |
1500V |
|||||
输出功率 |
100kVA |
5kVA |
3kVA |
500VA |
|
|||||
源功率 |
/ |
2kW80V |
||||||||
符合产品 |
铝电解 安规电容器 |
电力电容器 |
新能源电容 |
新能源电容 |
钽电容 新能源电容 |
安规电容器 新能源电容 |
||||
容量范围参考 |
—— |
—— |
—— |
—— |
—— |
102~106 |
||||

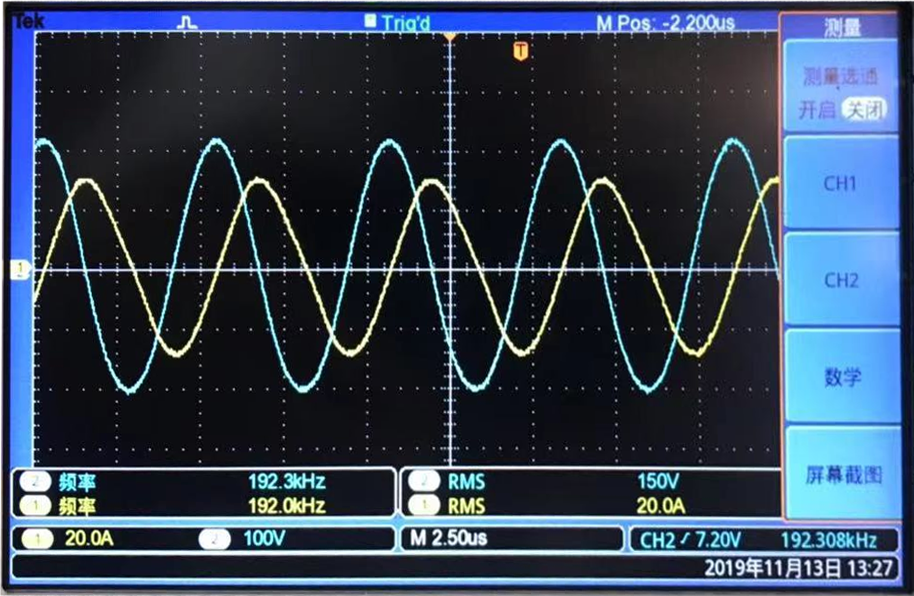

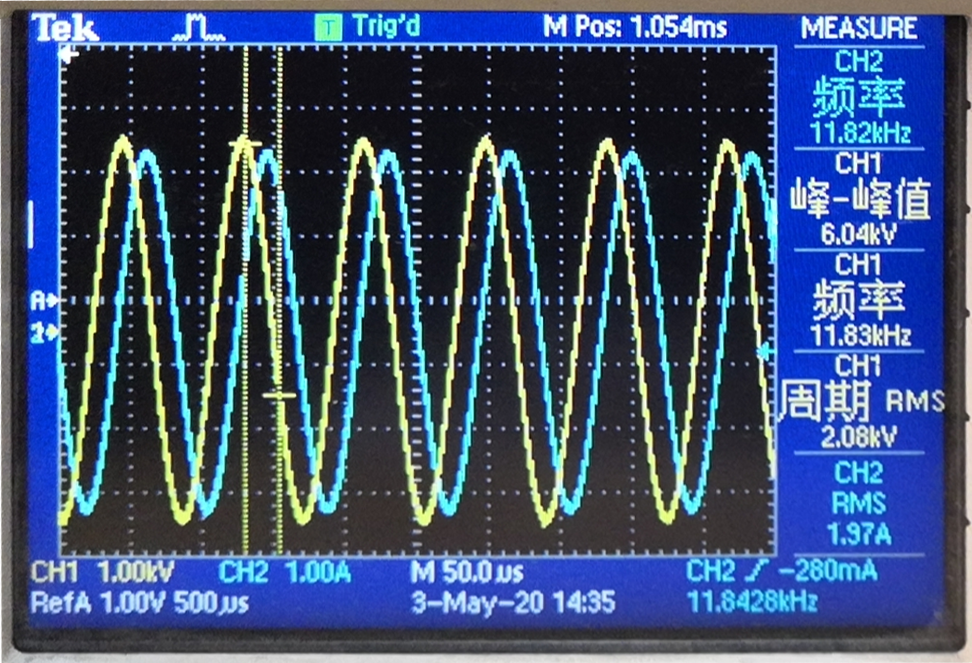

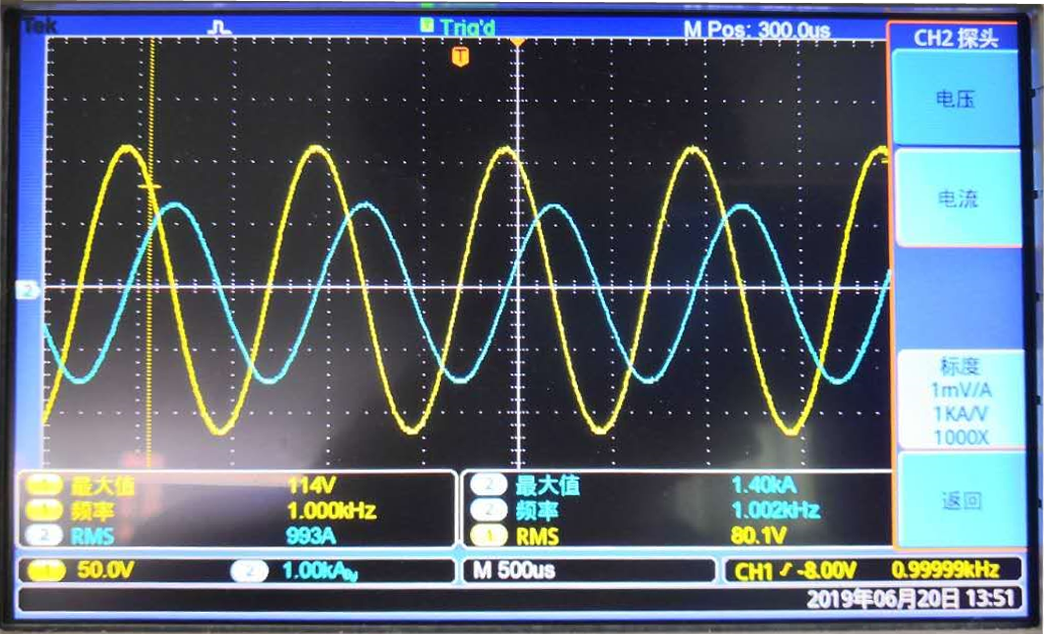

输出波形 |
正弦波 |
|||||||||
输出频率准确度 |
频率误差≤2% |
|||||||||
波形失真度 |
≤5% |
|||||||||
设置方式 |
数控方式 |
|||||||||
直流部分 |
||||||||||
DC偏置电压 |
0~5000V,可定制 |
不可叠加 |
||||||||
温度采集模块(选配) |
||||||||||
模块厂家 |
松下 |
|||||||||
温度采集通道 |
4ch/8ch |
|||||||||
显示范围 |
0~300℃ |
|||||||||
传感器类型 |
K型热电偶 |
|||||||||
显示分辨率 |
0.1℃ |
|||||||||
显示准确度 |
±1%或±1℃ |
|||||||||
温升设置范围 |
0~50℃ |
|||||||||
温升试验判断 |
温度超过初始温度的温升设置范围,试验停止并报警 |
|||||||||
测试系统(选配) |
||||||||||
工控机机 |
研华工控机,17寸显示器 |
|||||||||
安装方式 |
内嵌式 |
|||||||||
操作界面 |
基于Windows系统的Labview操作界面 |
|||||||||
系统功能 |
Ø 基于labview人机操作界面 Ø 显示温度于时间的温升关系 Ø 可定时存储试验数据 Ø 可显示试验波形图 Ø 全自动温升数据实时监测 |
|||||||||
每段步进电流设置范围 |
0.2~额定值 |
|||||||||
自动测试功能 |
测试过程采用多段式,试验时设置初始电流,每段试验的时间可设置,每段步进电流可设置,直至温度超过初始温度的温升设置范围,试验停止并报警 |
|||||||||
段数及每段试验时间设置范围 |
可设置5段,每段老化时间0 ~ 9999.9H,可设置 |
|||||||||
功能部分 |
||||||||||
试验时间设置 |
0 ~ 9999.9H,可设置 |
|||||||||
工作方式 |
长期满负荷连续工作 |
|||||||||
测试线 |
1.5米 |
|||||||||
测试端子方向 |
侧边输出 |
|||||||||
